HA Series
HA070-08247R-SM3VW1
HA070-08277R-SM3VW1/X
HA070-12277R-SM3VW1/X
HA070-16277R-SM3VW1
HA090-06277R-SM3VW1
HA090-08277R-SM3VW1
HA090-10277R-S3VW1
HA090-10277R-SM3VW1
HA090-12277R-SM3VW1
HA110-04277R-SM3VW1/X
HA150-02338R-SM3VW1/X
HA150-04277R-SM3VW1/X
HA150-12277L-SM3VW1

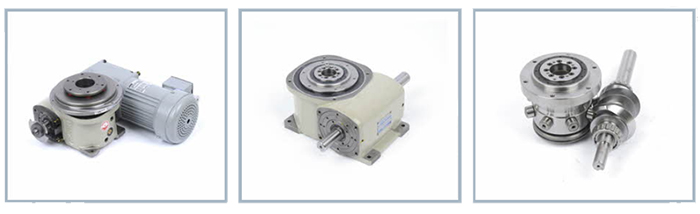

INDXIA HA 시리즈는 박형 HOUSING에 중공 고정축과 출력 플렌지 일체형 구조를 적용하여,
보다 더 COMPACT한 설비 구성이 가능합니다.
자사의 독자적인 ROLLER GEAR CAM 구조의 장점은 그대로 유지하면서, 사용자 편의성을 향상시킨 제품입니다.
축간거리 70부터 330mm 까지
8종 모델 표준화
STOP 수는 2~32 STOP
까지 폭넓게 대응
출력부는 강성이 높은
중공 FLANGE형상
박형 HOUSING으로써
COMPACT 설계
출력 FLANGE 중앙에
중공고정축을 표준장착
입력축에 타이밍 캠,
센서를 옵션 장착 가능
출력축에 토크리미터를
옵션 장착 가능
중공축형 GEARD
MOTOR를 표준장착
| 형식 | 예시 | 세부설명 |
|---|---|---|
| 형식 | HA |
기종을 의미합니다. [HD]샤프트 타입 출력축 [HA]중공축 프렌지형 출력축 사양 등
|
| Size | 090 | 입력축과 출력축간의 축간거리(mm)를 의미합니다. - HA TYPE MODEL의 경우 70~450mm까지 준비되어 있습니다. |
| 분할수 | 08 | 입력축 1회전당 출력축의 분할(STOP)수를 의미합니다. - 캠의 DWELL 수 등 사양에 따라 최대 48등분까지 가능합니다. |
| 할부각 | 27 |
출력축 1할출에 필요한 캠의 할부각을 의미합니다. 예] 27 : 캠의 전체 360도중에서 270도는 출력축 할출동작을 구현하고, 나머지 90도는 출력축이 정지해 있게 됩니다.
- 할부각은 이동시간 : 정지시간(총 테크타임)의 비율로 결정됩니다. - 당사의 INDXIA는 할부각을 최소 72도까지 구현가능합니다.
|
캠곡선 코드 | 7 |
[7] SMS-3 변형정현 곡선 - 표준사양 곡선입니다. [8] SMCV-3 변형등속도 곡선
- 기타 캠곡선 및 각종 Order-made 사양은 별도 협의하여 주십시오. |
캠회전 방향 | R |
R : 입력축이 정회전할때 출력축은 반시계방향으로 회전합니다. L : 입력축이 정회전할때 출력축은 시계방향으로 회전합니다.
- 구동원의 정, 역회전이 불가능한 기타 판캠등의 장비와 연동시에는 캠회전 방향 선정에 주의하십시오. |
DWELL 수 | 표기없음 |
표기없음 : 1DWELL(표준사양 입니다.) 2 : 2DWELL(입력축 1회전시 출력축 2할출) 3 : 3DWELL(입력축 1회전시 출력축 3할출)
|
출력축 사양 | S |
S : Standard(표준사양) L : TORQUE SHIELD 장착형 (토크리미터는 옵션사양 입니다.)
|
옵션 사양 | M | M : 기어드모터 부착형 |
입력축 사양 | 3 |
1: T면 편측 입력축 2 : U면 편측 입력축 3 : 양측 입력축
|
취부홀 사양 | VW | VW : V, W면 취부용 텝홀 가공 |
| 취부자세 | 1~5 |
- GL : Ground Level - 취부자세에 따라 유면계 및 주,배유구 위치가 변경되오니 주의하십시오.
|
| 특주 사양 | /X |
특주사양의 유무를 표기합니다. - 외부 추가가공, 캠곡선 및 할부각등의 특주사양등, 최초 협의시 내용에 따릅니다.
|
