HP Series

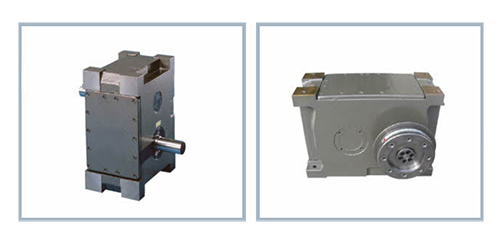

INDXIA HP 시리즈는 PARALLEL CAM 기구를 사용한 할출 장치 입니다.
이 PARALLEL CAM 기구는 입ᆞ출력 축이 평행으로 구성되어 특히 1,2,3 분할 등의
소 분할이 요구 되어지는 컨베이어의 직진이송에 최고로 적합한 이상적인 평면 캠 기구입니다.

파라렐 인덱스는 입력 축에 병렬 고정된 2장의 판 캠과 입력 축과는 평행 관계에 있는 출력 축에 장착된 스파이더와
이 스파이더에 2장의 판 캠과 접촉하는 캠팔로워를 가진 평면 캠 기구의 간헐 할출 장치입니다.



전달LOSS, 백래시가 적고 부드러운
회전과 높은 토크를 얻고자하는 기계의
감속기에 적합 합니다.

당사 고유의 등속곡선 캠을 적용,
높은 정밀도와 토크를 발휘합니다


HP시리즈 모델은 토크쉴드와 웜감속기를 옵션사양으로 지원합니다.


형식예시세부설명
형식HP

기종을 의미합니다.

Size200K

입력축과 출력축간의 축간거리(mm)를 의미합니다.

- HP TYPE MODEL의 경우 100~400mm까지 준비되어 있습니다.

분할수01

입력축 1회전당 출력축의 분할(STOP)수를 의미합니다.

- 캠의 DWELL 수 등 사양에 따라 최대 8등분까지 가능합니다.

할부각27



출력축 1할출에 필요한 캠의 할부각을 의미합니다.
예] 27 : 캠의 전체 360도중에서 270도는 출력축 할출동작을 구현하고, 나머지 90도는 출력축이 정지해 있게 됩니다.



- 할부각은 이동시간 : 정지시간(총 테크타임)의 비율로 결정됩니다.

캠곡선 코드2



[2] MS 변형정현 곡선 - 표준사양 곡선입니다.
[3] MCV50 변형등속도 곡선
[5] MCV25 변형등속도 곡선



캠회전 방향A

입력축의 회전방향에 대한 출력축의 회전방향을 나타냅니다.

- 구동원의 정, 역회전이 불가능한 기타 판캠등의 장비와 연동시에는 캠회전 방향 선정에 주의하십시오.

DWELL 수표기없음



표기없음 : 1DWELL(표준사양 입니다.)
2 : 2DWELL(입력축 1회전시 출력축 2할출)



출력축 사양S



S : Standard(표준사양)
L : TORQUE SHIELD 장착형 (토크리미터는 옵션사양 입니다.)



입력축 사양2

1: T면 편측 입력축[R1] 감속기 장착 T면 편측 입력축

2 : U면 편측 입력축[R2] 감속기 장착 U면 편측 입력축

3 : 양측 입력축[R3] 감속기 장착 양측 입력축

취부홀 사양VW

VW : V, W면 취부용 텝홀 가공

취부자세1~6



- GL : Ground Level
- 취부자세에 따라 유면계 및 주,배유구 위치가 변경되오니 주의하십시오.



특주 사양/X



특주사양의 유무를 표기합니다.
- 외부 추가가공, 캠곡선 및 할부각등의 특주사양등, 최초 협의시 내용에 따릅니다.
